最近アイドリングストップの記事を見ていて、バッテリのヘタリに影響するようだし、あまりガソリンが節約しているようにも思えないので、エンジンONとほぼ同時に、アイドリングストップを自動的にOFFにする機構を付けてみた。



こちらのブログを参考にさせてもらいました。

https://minkara.carview.co.jp/userid/1443572/car/1055983/5141114/note.aspx

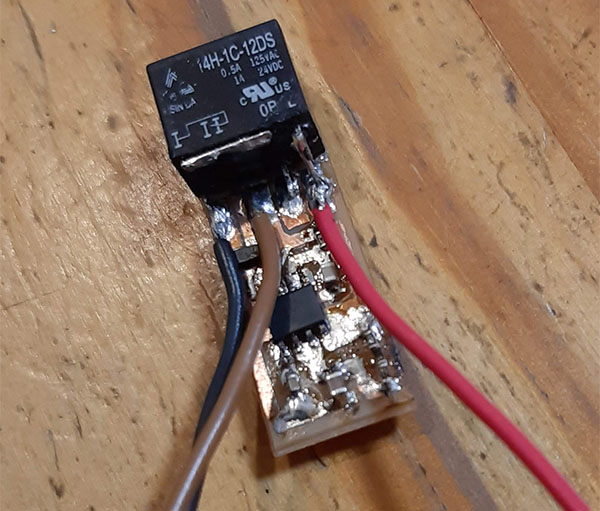

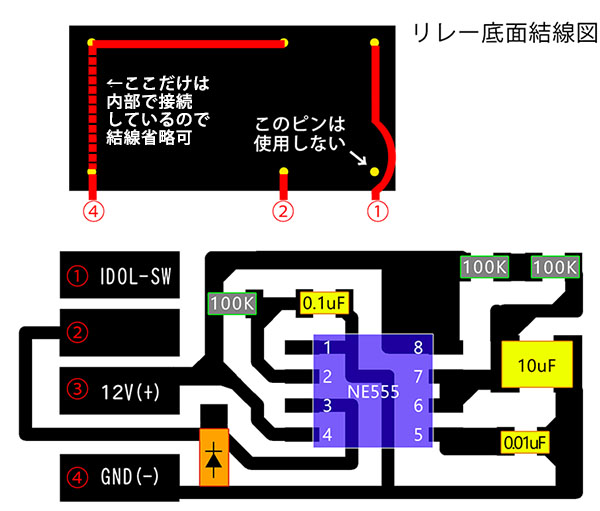

小型化を行うべく、基板表面部品実装で作成しています。（ダイオードは整流用でなくても大丈夫と思います）

キッチョの愛車さんのページとはコンデンサ容量・抵抗値が異なります。私はこれで十分でした。

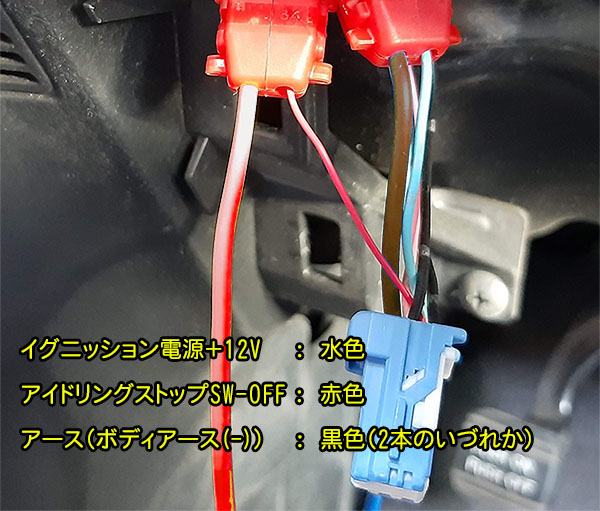

イグニンションONとほぼ同時に、アイストスイッチがOFFになっている（表示LED点灯）状態です。

フォトカプラで稼働できれば更にコンパクトな回路になる予定でしたが、うまく動作しませんでした

PCBデータもありますが、必要な方はコメント貰えればお送りします。

#セレナ #C２６ #アイドリングストップ #回路
